SH-QTY3-18砌塊成型機參數(Block machine)

一、  QTY3-18砌塊成型機參數及特點

我公司開發生產的QTY3-18型全自動砌塊成型機，通過更換模具可生產各類混凝土墻體砌塊。如：新型保溫溫磚、空心磚、多排孔磚、實心磚等；各種路面磚如：連鎖磚、荷蘭磚、路沿石、透水磚；以及各種用于公園、機場、碼頭等用途的特種混凝土構件、水工砌塊、干壘磚、花盆磚、柵欄磚等。

它不僅有強壓強振的特點，更重要的是它的結構優良，價格便宜、故障率低，效率高，且排布合理，維護方便。主要參數及主要特點如下：

（一）主要參數

1、 托板尺寸/Pallet Dimension：690*550*20mm

2、 成型周期/Molding Cycle：16～18 (S/T)（面料地磚16-18秒）

3、 主振形式/Principal Mode of Vibration：臺模合振/All Units vibration mode

4、 振動頻率/Vibration Frequency：3500～4300次/分（T/M）

5、 總機功率/Gross Power：18kw

6、 額定壓力/Rated Pressure：16Mpa

7、 最大外形尺寸/Thw biggest Outside Measurement：4700*1200*2540mm

8、 整機重量/Gross Weight： 5.5T

（二）主要優點

1.出磚即可碼垛

2.效率高---成型周期僅12-17秒

3.省  電---比同類產品每年可節省電費1-2倍

4.省  心---采用三級電腦PLC控制

（三）生產效率表（單線10小時產量）

（四）主要設備

QTY3-18全自動混凝土砌塊成型機生產線包括：

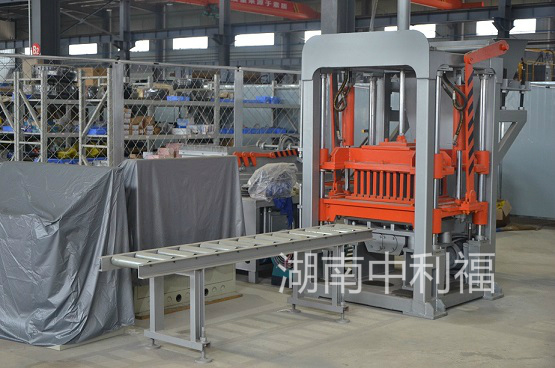

1、生產系統：QTY3-18型砌塊成型機，模具，電控箱。

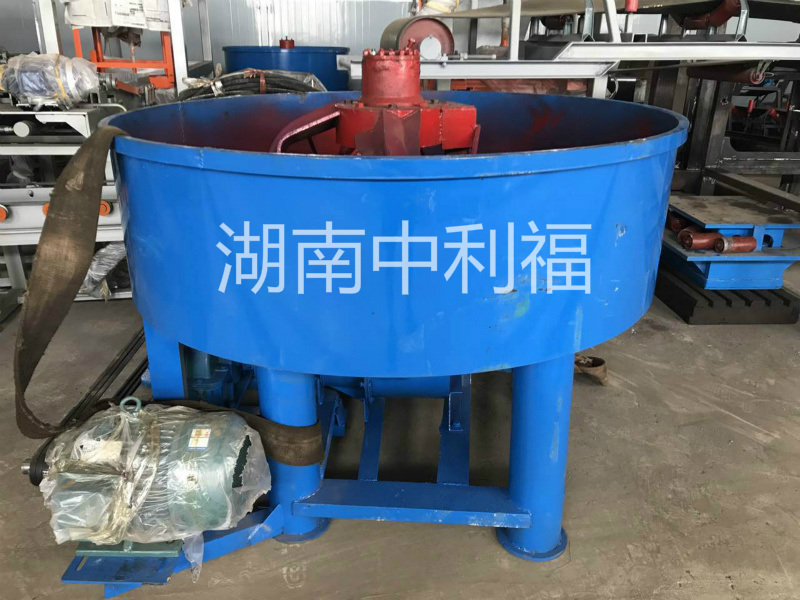

2、基料配料攪拌系統：JS350臥式強制攪拌機

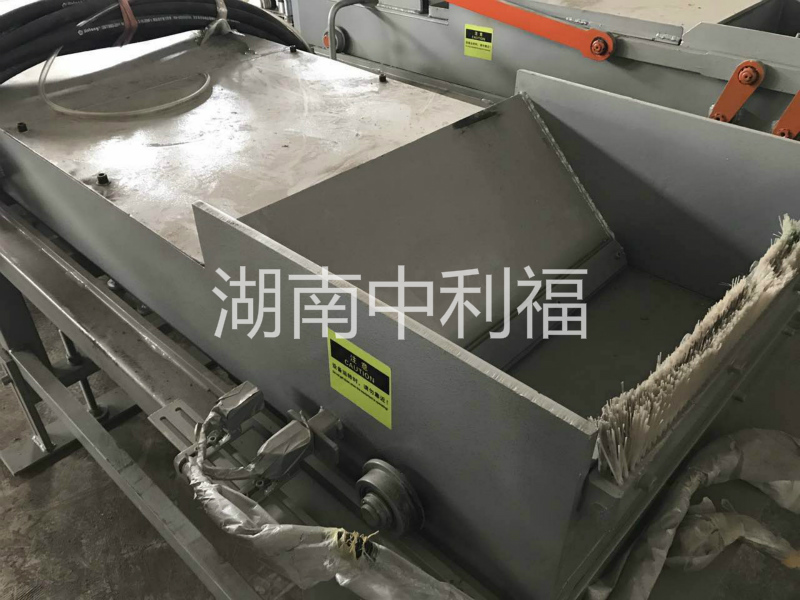

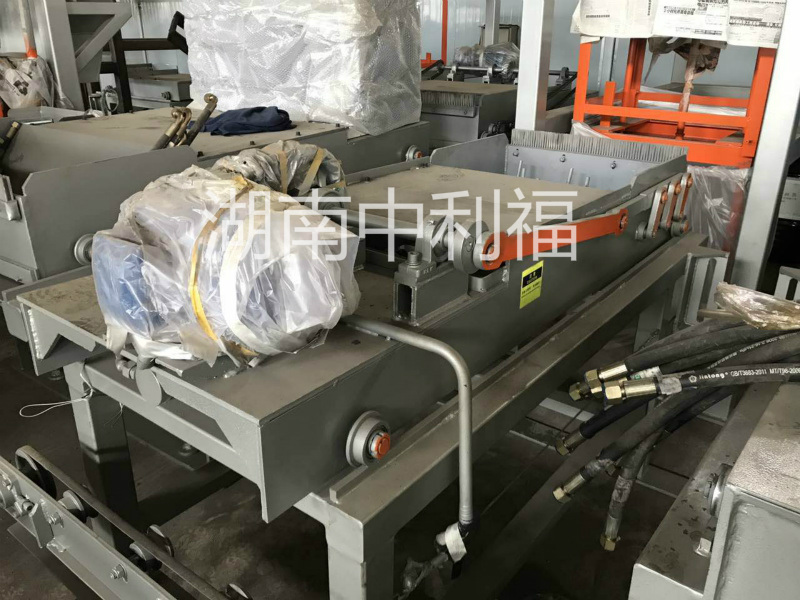

3、自動面料裝置系統

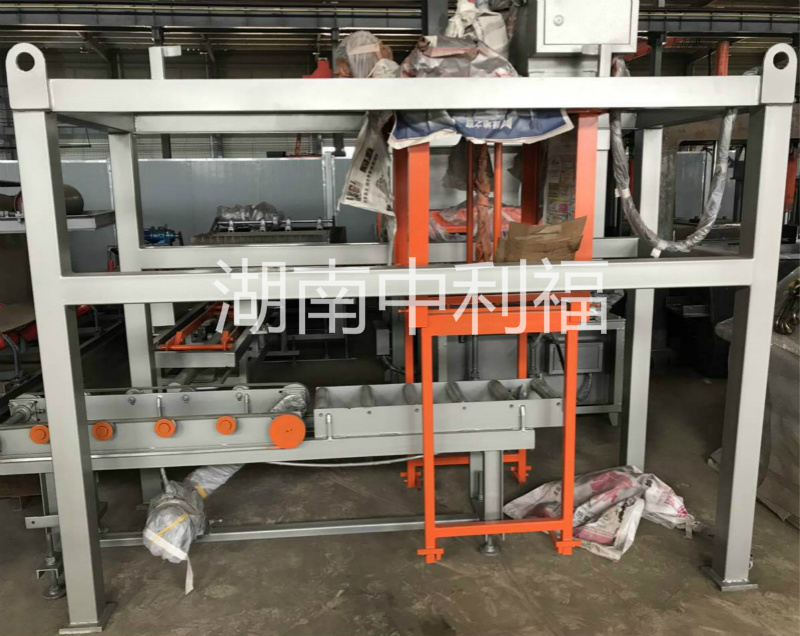

4、自動成品傳送系統：升板機，送板機，送磚機。

5、高端配置（可選購、訂制）：全進口日本德國電器元器件，延長設備循環使用壽命。

（五）配套及輔助部分

1、成型接磚托板1500（由中利福公司提供，可訂制選購多種材質托板）

2、安全隔離柵/檢修橋/集中控制室/予埋件及廠內綜合布線（可選擇由中利福公司提供有償服務基礎建設）

3、叉車、包夾叉車，攪拌罐（可從中利福公司訂制）

(六)原材料要求

  設備對原材料具有良好的適應性。

1、水泥：應符合GB 175、GB/T 2015的規定。

2、粉煤灰：應符合GB/T 1596和GB 6566的規定，

3、高爐礦渣粉：應符合GB/T 18046的規定。

4、碎石粉：碎石、卵石應符合GB/T 14685的規定

5、重礦渣：應符合YBJ 20584的規定

6、爐底渣、灰渣混排時：0.16mm篩篩余部分的燒失量應不大于15%。

7、零五子：小于0.16mm的細石粉含量應不大于20%

8、無機顏料：應符合JC/T 539的規定。

9、外加劑：應符合GB 8076和JC 474的規定。

10、水：應符合JGJ 63的規定。

（七）產品質量

利用此生產線所生產的產品均需符合中華人民共和國相應的標準。

 1.空心砌塊

 規格：390×190×190mm

質量：抗壓強度可大于10Mpa (可加入一定量的粉煤灰，比例約30%)

 2.多排孔磚

規格：240×115×90mm

質量：抗壓強度可大于15Mpa (可加入一定量的粉煤灰，比例約30%)

3.實心磚

規格：240×115×53mm

質量：抗壓強度可大于15Mpa (可加入一定量的粉煤灰，比例約30%)

4.彩色路面磚

規格：200×100×60mm

質量：抗壓強度可大于30Mpa

（八）人員配置

1、上料一人2、攪拌一人3、機器控制一人4、出板2人
